Анализ полученных результатов

В результате проведенной мною работы были получены электрокардиограммы сверхвысокого разрешения. Для проведения анализа этих данных я, проанализировав возможные варианты, выбрала пакет математических программ MatLab. Анализ, совместно с научным руководителем, решено было провести при помощи Быстрого Преобразования Фурье (БПФ).

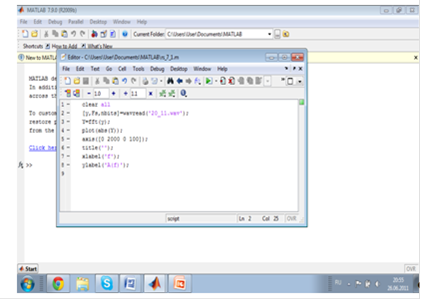

Построение спектров полученных сигналов осуществлялось с помощью написанного мной алгоритма. Он представлен на рисунке 8.

Рисунок 8- Текст программы

Данная программа проверялась при помощи тестовых сигналов, состоящих из синусоид с разной частотой и амплитудой. В результате чего была подтверждена правильность полученных результатов.

Анализ полученных спектров на данном этапе производился визуально. Из проведенного анализа можно сделать выводы о том, что полученные электрокардиограммы сверхвысокого разрешения дают большую информативность в областях недоступных классическим электрокардиограммам. Так же можно сделать выводы о возможностях дальнейшего анализа, более полного и глубокого.

В дальнейшем я планирую провести анализ огибающих спектров, в том числе сравнить не только огибающие спектров электрокардиограмм сверхвысокого разрешения, но и сравнить их с результатом анализ огибающих классических кардиограмм. Так же планирую произвести разделение результатов исследования по различным признакам: вес участников, их возраст, вид операции и другие.

Для дальнейшего более детального анализа имеет смысл применить другие виды методик. К примеру, метод распознавания изображений, корреляционный анализ или вейвлет-анализ.

Заключение

Цель исследования состояла в получении сигналов с помощью электрокардиографа сверхвысокого разрешения (ЭКГ СВР) на основе экспериментального исследования на животных с моделью ИМ (инфаркта миокарда) и анализе полученных данных. В том числе в исследовании спектрального состава электрокардиосигнала полученного с помощью ЭКГ СВР при нормальном и при патологическом состоянии сердечно - сосудистой системы животного.

В результате проведенной работы были решены следующие задачи: организовано исследование для получения экспериментальных ЭКС СВР; произведена регистрация ЭКГ СВР; произведен анализ методов обработки информации в частности ЭКС и выполнен выбор метода; произведен анализ математических программ для обработки информации; написана программы для построения спектров ЭКС СВР; проанализированы полученные данные (спектры ЭКС СВР); сформирован банк данных ЭКС; написана программа исследования.

Так же, по результатам проведенной работы были запланированы дальнейшие этапы анализа полученных данных.
